[Sgt Roger/Clemy]

Jour'

Je souhaite installer une table de cuisson au gaz avec un allumage électrique à 3 fils.

J'ai coupé l'alimentation de l'ancienne plaque électrique et je me retrouve avec un cable à 5 fils.

Sur le disjoncteur, ce sont des plombs avec marqué : 400v 16A (et un a 20A).

Du coup, je ne trouve pas sur internet, comment brancher ma table de cuisson sur ce genre de fils...

Je ne pense pas que ça soit du tri-phasé (je n'ai pas d'abonnement pour ça d'ailleurs).

Besoins d'aide!

Merci

[Glunn]

Les 5 fils c'est au niveau du mur ?
La solution serait de partir avec un domino.

[Assurancetourix]

Pas sûr d'avoir compris:
- les 3 fils c'est sur l 'entrée d'alimentation de la plaque que tu veux brancher?
- les 5 fils viennent d'où? Du circuit électrique de ton appart dans le mur?

5 fils ça ressemble à du triphasé (avec neutre qui normalement sert à rien mébon). Si c'est le fil qui allait à l'ancienne plaque, mais que tu es sûr que ton installation électrique ne gère pas le triphasé, imo y'a deux fils qui ne sont branchés à rien à un moment

[Xaender]

Holla,

Normalement c'est un bien un disjoncteur monophasé (phase/neutre).
Tu peux mettre une photo des câbles rentrant et sortant dedans?

Si c'est comme je pense il faut:
- Raccorder le vert/jaune avec le vert/jaune
- le bleu avec le bleu
- le marron avec le marron

Citation :

Publié par Assurancetourix

5 fils ça ressemble à du triphasé (avec neutre qui normalement sert à rien mébon). Si c'est le fil qui allait à l'ancienne plaque, mais que tu es sûr que ton installation électrique ne gère pas le triphasé, imo y'a deux fils qui ne sont branchés à rien à un moment

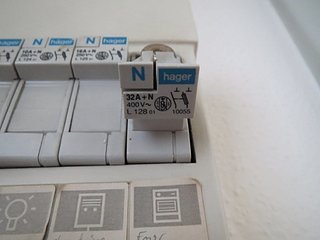

Voilà: normalement tes deux fils noirs ne sont raccordés à rien, de plus sur ton disjoncteur on voit bien que c'est du mono (le dessin dessus montre deux départs une phase et le neutre).

Autre question: ton four et ta plaque son raccordés sur la même arrivée?

[Sgt Roger/Clemy]

Alors, les 3 fils sortent de la plaque de gaz, et les 5 fils sortent du mur. Je pense pas pouvoir regarder l'arrivé du disjoncteur car tout est encastré.

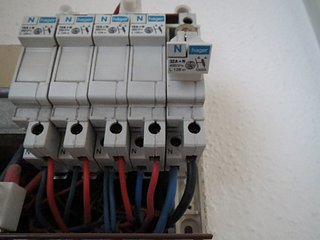

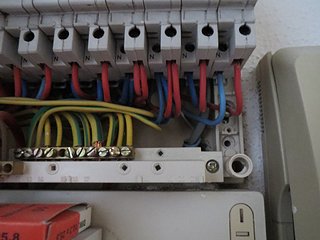

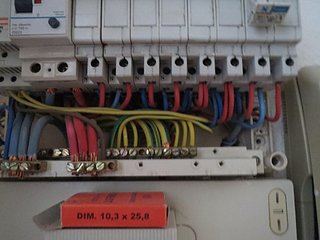

Voilà des photos du tableau électrique.

J'ai un four électrique branché avec une prise 230v classique.

Message supprimé par son auteur.

[Elvara]

en fait pour le 400V tu as 5 fils car tu as plusieurs phases, quand on voit le câble de ta nouvelle plaque c'est clairement du 220 tu branches donc un fil sur chaque par contre il faut être sur que le courant serve juste à l'allumage du gaz et ne gère pas le four par exemple car dans ce cas le fusible est trop puissant par rapport à ce que tu as besoin et ça peut être dangereux.

[Sgt Roger/Clemy]

C'est une table de cuisson, pas une gazinière, y'a pas de four

Merci pour votre aide, j'ai branché le neutre, la terre et la phase sur un fil noir et tout fonctionne

C'est bien du 3*230v, avec sûrement 400v entre 2 phases du coup, mais j'en doute

[Elvara]

Citation :

Publié par Sgt Roger/Clemy

C'est bien du 3*230v, avec sûrement 400v entre 2 phases du coup, mais j'en doute

c'est exactement ça 400v entre 2 phases normalement
