[Aide] identification d'un connecteur

Mortancia · 24/01/2023, 08h18

Bonjour à toutes et à tous ,

je désire avoir votre aide sur l'identification d'un connecteur .

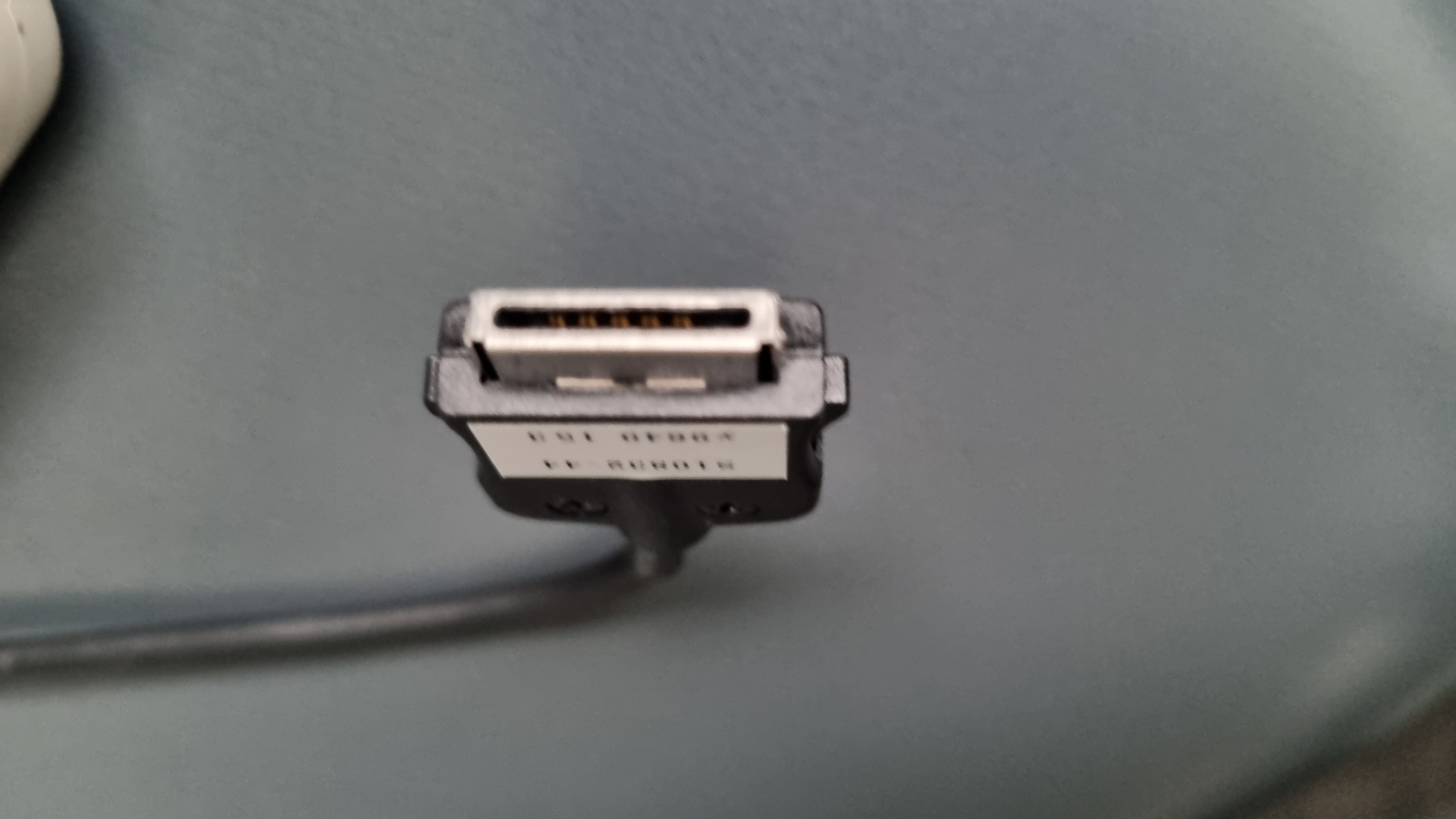

ci joint les photos de celui ci .

Merci par avance .

tego · 24/01/2023, 12h25

Cela ressemble à un eSATA.
Le port qui était en concurrence avec l'USB1

Mortancia · 24/01/2023, 12h41

merci , mais en grossissant les images , ça ne correspond pas .

j'ai lancé une recherche visuelle sur un moteur de recherche , mais je ne trouve pas .

voici la photo du dos du module :

Yubaba-Yaga · 24/01/2023, 13h30

C'est bien un module de rayon X dentaire? Si c'est le cas c'est un connecteur propriétaire.

aziraphale · 24/01/2023, 13h50

Il y a de fortes chances que ce soit un USB propriétaire effectivement.

La meilleure solution c'est de contacter le fabricant ou le revendeur le plus proche en France si le but c'est de racheter un câble.

Mortancia · 24/01/2023, 13h55

oui , effectivement c'est pour ma radiographie dentaire numérique .
je vais contacter le fournisseur / fabricant .
Merci pour votre aide .

renatototo · 14/02/2023, 00h10

Citation :

Publié par Mortancia

oui , effectivement c'est pour ma radiographie dentaire numérique .
je vais contacter le fournisseur / fabricant .
Merci pour votre aide .

Comme il y a peu de chances que le fabricant veuille bien répondre à des questions au sujet de la réparation d'appareils de rayon X voici ce que vous cherchez :

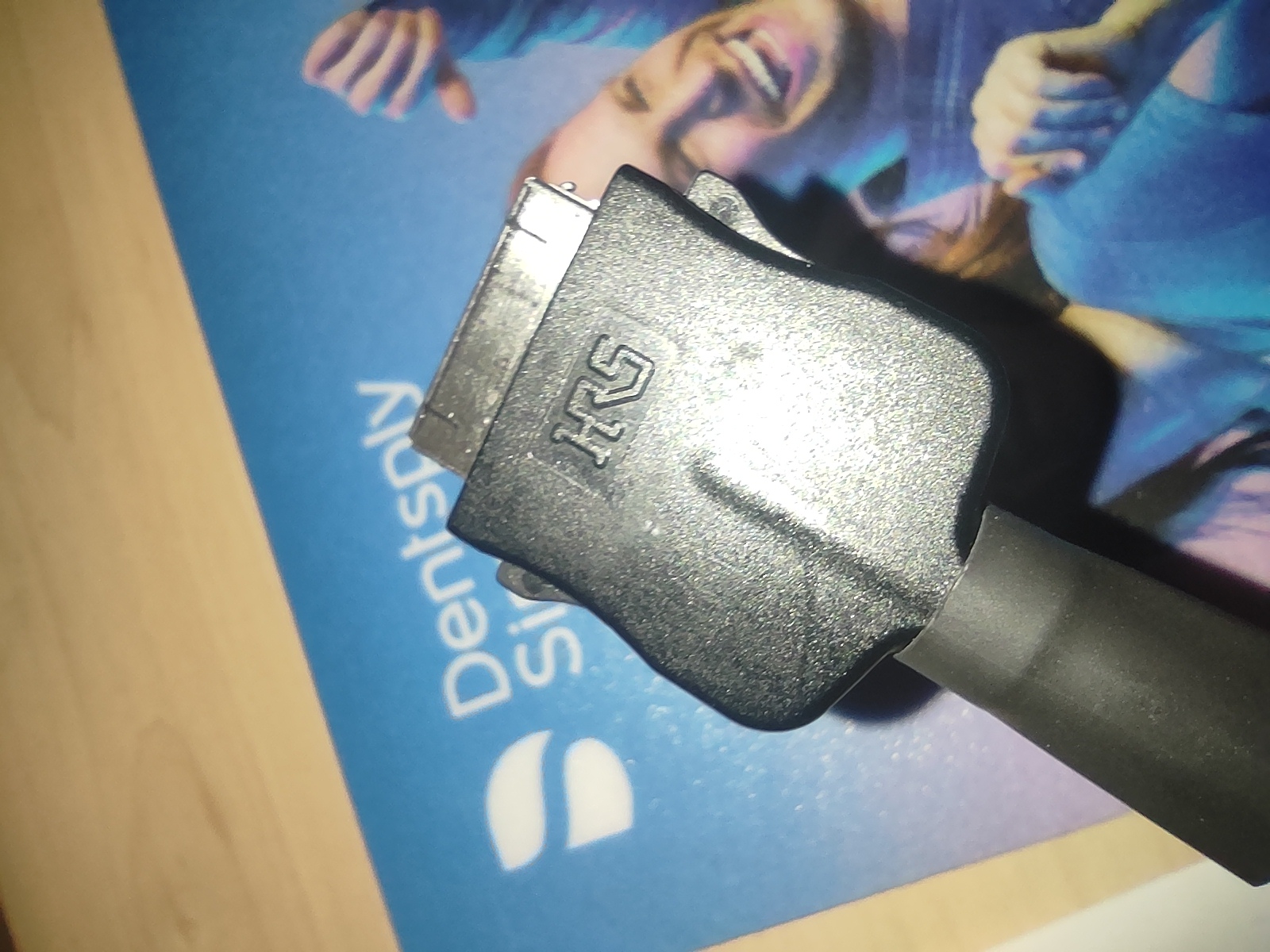

1er indice sur le connecteur : HRS = https://www.hirose.com/fr

2eme indice à l'intérieur du connecteur : (HRS 3500-10P)

Lien direct vers la documentation technique : https://www.hirose.com/product/docum...ntid=D49519_en

Par contre, je n'en ai pas trouvé en vente.

Après avoir démonté le connecteur, raccourci le câble et ressoudé les 10 fils, je me suis rendu compte que le problème était de l'autre côté (une coupure d'un des fils du câble USB)

Mortancia · 14/02/2023, 08h11

Merci pour ces renseignements .

renatototo · 16/03/2023, 18h03

J'en ai un deuxième et là, il n'y a aucun doute, le problème est bien ce connecteur qui ne tient plus en place.
La référence exacte de ce connecteur est 3540-10P-CV(50) et on peut en trouver en vente.

https://www.mouser.fr/ProductDetail/798-354010PCV50

Mortancia · 16/03/2023, 18h23

Super ! Merci pour la référence .
